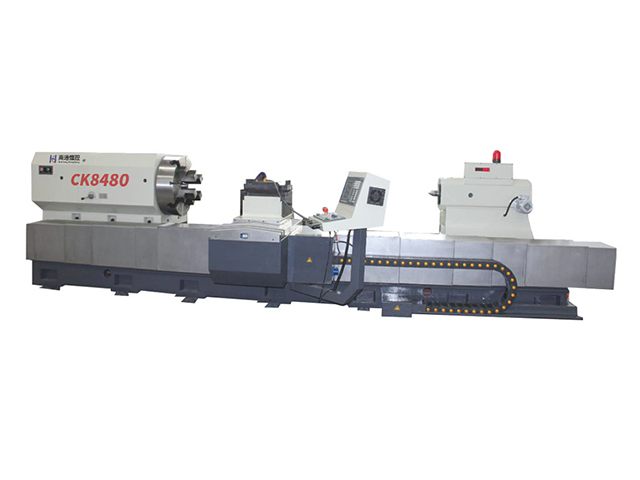

CK8480数控重型轧辊车床

该机床为轧辊专用机床，主要为钢厂加工辊身孔型之用，采用专用机夹刀具，对辊身为Ф150~Ф800mm的各种轧辊进行孔型的加工和孔型的修理。亦可对轧辊的外圆柱表面进行粗加工以及一些其它轴类零件的加工。 　　

机床主要结构简介 　　

1 床身 　　

床身有四条导轨，床身左端装床头箱，油池设在床身外，便于维护保养，油池供床头箱润滑。刀架、尾座和中心架装在床身上，并可沿其导轨纵向移动。 　　

床身的各条导轨之间设有排屑通道，铁屑可通过排屑孔排到后面的地面以便清除。 　　

2 床头箱 　　

床头箱是一个封闭箱体，内部装有从主电动机到主轴的全部主传动机构，主电动机为主轴伺服电动机，纯齿轮传动无级变速，使主轴获得2～240r/min的转速范围。 　　

主传动的动力是由一个功率为30KW的交流异步电动机通过带轮传入床头箱，全部传动轴都安装在滚动轴承上，主轴装在高精度的可调整径向间隙的双列圆柱滚子轴承上，从而使主轴旋转平稳、精度高。 　　

床头箱后面装有供全部传动机构润滑的装置，由单独电动机驱动的齿轮油泵供油。为了确保主轴前、后轴承的润滑条件良好，不仅用单独的油量充足的油管进行润滑，而且还有水银开关式的保护装置起油量保护作用。 　　

3 溜板箱 　　

溜板箱是一个封闭箱体，固定在大刀架前部下面，其内部装有伺服进给机构，滚珠丝杆传动，溜板箱的作用是使刀架获得各种运动。 　　

4 刀架 　　

本机床刀架为铸钢整体刀架。其动力由内部装有伺服进给机构，滚珠丝杆传动，而带动横滑板做横向运动。 在横滑板前端装有刀垫，做为安放刀顶子用。 　　

5 尾座 　　

尾座采用整体部分，尾座上体有主轴部件和套筒移动机构，尾座下体装有快速移动机构和尾座止退机构。尾座快速移动机构是由其后侧面减速箱电动机拖动的，经过一对正齿轮付和蜗轮付，传至最后环节——齿轮齿条付，使尾座快速移动。尾座止退机构是在尾座尾端有一操纵手柄，用于操纵半鱼尾形止退爪，固定尾座时，操纵手柄使半鱼尾形止退爪插入床身侧面铸齿内即可。
